Mit der R&D Innenrotor Zündanlage bietet R&D eine High-End Zündung aus dem Hause PVL an.
R&D steht für Handmade-Produkte "Made in Europe" und Know-How direkt von der Rennstrecke. Dort werden die Produkte entwickelt und bis hin zur Perfektion immer und immer weiter verbessert. Durch Ingenieure mit jahrelanger Erfahrung im 2-Takt Bereich und dem erfolgreichen Einsatz der Produkte in den schnellsten Rennserien Italiens, konnte R&D sich einen Namen im High-End Tuningbereich machen.
Im Gegensatz zur originalen Zündung bietet diese Innenrotor Zündanlage eine extreme Leistungssteigerung durch die speziell entwickelten Zündkurven, sowie ein deutlich besseres Ansprechverhalten durch die reduzierte Schwungmasse auf der Kurbelwelle. Der Zündfunken ist selbst bei Drehzahlen von bis zu 20000 U/Min stabil.
Bei dieser Version handelt es sich um das Set mit der frei programmierbaren CDI.
Technische Details:
- deutlich verringerte Schwungmasse, dadurch extremes Ansprechverhalten

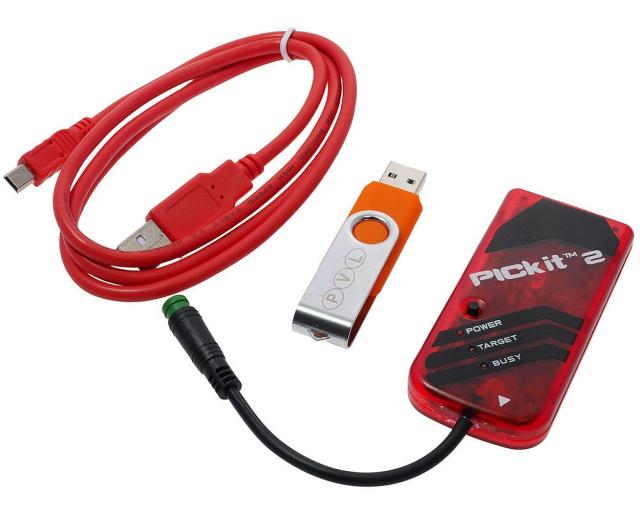

- frei programmierbare CDI inklusive Software und benötigten Kabeln / Adaptern
- Digitale Zündverstellung, dadurch noch mehr Leistung in höheren Drehzahlen
- Anschluss für Killswitch direkt an der CDI
Passend für Fahrzeuge mit Minarelli liegend, stehend und China 2-Takt Motoren.
Lieferumfang wie abgebildet.
Anleitung zum Einbau und Einstellung für den R&D Racing Digital Innenrotor für Piaggio und Minarelli 2-Takt Motoren
Mit dem R&D Racing Innenrotor bietet STREETLIGHTS eine High-End Innenrotorzündung aus dem Hause PVL an. Im Gegensatz zur originalen Zündung bietet dieser Innenrotor eine extreme Leistungssteigerung durch die speziell entwickelten Zündkurven, sowie ein deutlich besseres Ansprechverhalten durch die reduzierte Schwungmasse auf der Kurbelwelle.
Ausbau der originalen Zündanlage
Benötigtes Werkzeug:
- Schlagschrauber oder Blockierwerkzeug
- passender Polradabzieher
- passende Nuss für Schlagschrauber / Ratsche (Minarelli 17mm / Piaggio 18mm im Normalfall)
- Ratschkasten / Innensechskantset
Zum Ausbau der originalen Zündanlage muss zuerst der Wasserpumpendeckel / die Zündungsabdeckung entfernt werden. (Bei AC Motoren muss danach noch das Lüfterrad entfernt werden) Sobald diese entfernt ist, kann die Mutter vom Polrad mit Hilfe des Schlagschraubers oder eine Ratsche mit Blockierwerkzeug entfernt werden. Mit Hilfe des Polradabziehers kann nun das Polrad inklusive Lichtmaschine und Dichtung entnommen werden.
Nach dem Ausbau der originalen Zündanlage empfehlen wir das Motorgehäuse auf der Zündungsseite mit Bremsenreiniger zu reinigen
Einbau der Innenrotorzündung
Benötigtes Werkzeug:
- Schlagschrauber oder Blockierwerkzeug
- passende Nuss für Schlagschrauber / Ratsche (Minarelli 17mm / Piaggio 18mm im Normalfall)
- Ratschkasten / Innensechskantset
- Messuhr oder Mikrometer zum Einstellen des Zündzeitpunktes
Zuerst wird die Grundplatte mit 2 (Minarelli) oder 3 Schrauben (Piaggio) mit etwas Schraubensicherung am Motorgehäuse befestigt. Danach kann der Stator auf die Grundplatte mit 3 Schrauben montiert werden und das Kabel vom Stator sauber verlegt werden. Hierbei bitte beachten, dass das Kabel nicht extrem geknickt wird und durch die Aussparung an der Grundplatte entlang läuft.
Jetzt kommt das Mikrometer / die Messuhr ins Spiel. Zuerst muss der obere Totpunkt gefunden werden. Danach wird der entsprechende Wert vor OT mit Hilfe des Mikrometers / der Messuhr eingestellt. Nun kann der Rotor in den Stator eingesetzt werden. Hier muss darauf geachtet werden, dass die Markierung auf dem Rotor mit der Markierung auf dem Stator fluchtet. Zu verwenden ist für die genannten Motoren die Markierung auf dem Stator bei dem der Pfeil nach rechts im Uhrzeigersinn / Drehrichtung des Motors zeigt. Nun kann die Mutter angezogen werden und die korrekte Einstellung nochmals überprüft werden.
Wir empfehlen folgende Einstellungen des Zündzeitpunktes:
- Hub 39,2 - 39,3mm
Pleuellänge: 80mm -> 3,20mm vor OT
Pleuellänge: 85mm -> 3,17mm vor OT
Pleuellänge: 90mm -> 3,13mm vor OT
- Hub 43,0mm
Pleuellänge: 80mm -> 3,57mm vor OT
Pleuellänge: 85mm -> 3,53mm vor OT
Pleuellänge: 90mm -> 3,49mm vor OT
- Hub 44,0mm
Pleuellänge: 80mm -> 3,68mm vor OT
Pleuellänge: 85mm -> 3,63mm vor OT
Pleuellänge: 90mm -> 3,59mm vor OT
- Hub 45,0mm
Pleuellänge: 80mm -> 3,78mm vor OT
Pleuellänge: 85mm -> 3,73mm vor OT
Pleuellänge: 90mm -> 3,69mm vor OT
Montage der Zündspule / CDI
Bei der Montage der Zündspule ist darauf zu achten, dass diese fest an einer blanken Stelle am Rahmen montiert wird um einen sauberen Kontakt herzustellen. An lackierten oder rostigen Stellen kann der Kontakt gestört werden, wodurch es zu einer Fehlfunktion der Innenrotorzündung kommen kann.

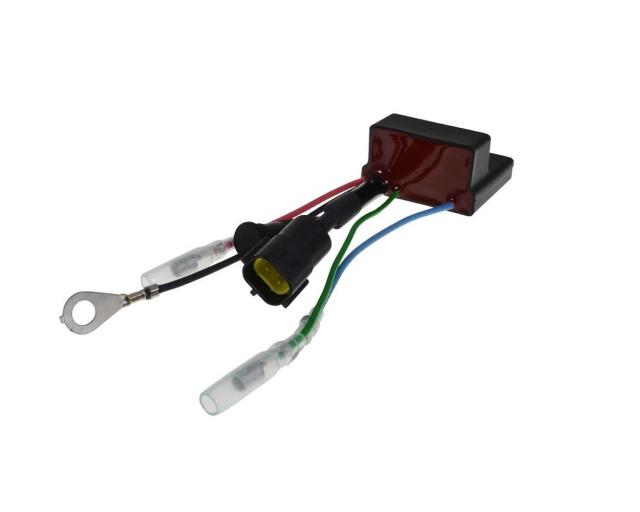

Die mitgelieferte CDI mit 2 Zündkurven sollte an einer geschützten, vibrationsarmen Stelle am Fahrzeug montiert werden. Hier empfehlen wir auch die Verwendung von Gummipuffern zwischen Rahmen und CDI. Das schwarze Massekabel der CDI benötigt ebenfalls wie die Zündspule eine saubere Verbindung zum Rahmen.
Blaues Kabel der CDI: Wird an das blaue Kabel der Zündspule angeschlossen
Rotes Kabel der CDI: Hier kann ein Zündunterbrecher / Killswitch montiert werden
Grünes Kabel der CDI: Sobald dieses an Masse gelegt wird, wird die zweite Zündkurve aktiviert
Schwarzer Stecker der CDI: Wird mit dem Stecker vom Stator verbunden
Wir empfehlen beide Zündkurven auszutesten, da je nach Motor die ein oder andere Zündkurve besser laufen kann.
Das mitgelieferte einzelne Massekabel muss zwischen Rahmen und Motor montiert werden um eine Masseverbindung zwischen Motor und Rahmen herzustellen.
